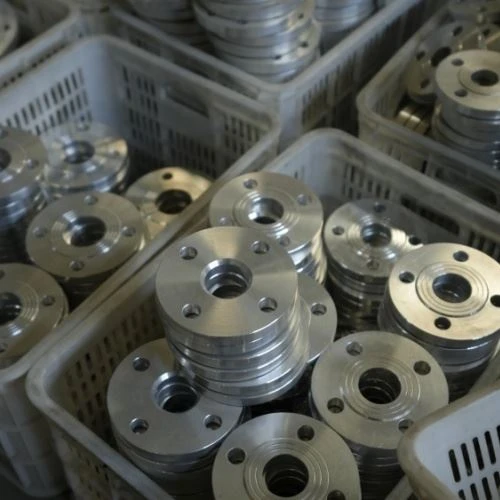

Алюмінієві фланці

Henan Gnee New Material Co., Ltd. є одним із найнадійніших виробників і постачальників алюмінієвих фланців у Китаї. Маючи багатий досвід, ми щиро вітаємо вас, щоб оптом продати високоякісні алюмінієві фланці на складі тут, на нашому заводі. Хороший сервіс і доступні ціни.

Алюмінієвий фланець — це плоский або втулковий компонент трубопроводу, який використовується для створення болтового роз’ємного з’єднання між трубами, клапанами, насосами, резервуарами, посудинами та іншим обладнанням. Два фланці зазвичай з’єднані болтами та прокладкою, що дозволяє збирати, розбирати, перевіряти та обслуговувати систему трубопроводів без розрізання труби.

У порівнянні зі зварними трубними з’єднаннями, фланцеве з’єднання забезпечує зручний доступ, коли необхідно зняти або замінити обладнання або компоненти трубопроводу. Алюмінієві фланці особливо корисні, коли важливі мала вага, стійкість до корозії та легкість у використанні.

GNEE виробляє та постачає алюмінієві трубні фланці для промислових, морських і комунальних систем трубопроводів. Доступні типи: накладні-, приварні горловини, глухі, різьбові, зварні в муфту. Сплави: 6061, 6082, 5083, 5086. Розміри: від DN15 до DN600 (від 1/2" до 24"). Нестандартні розміри доступні для кожного креслення.

Запит про ціну

Типи алюмінієвих фланців

Алюмінієвий накладний-фланець (SO)

Накладні-фланці ковзають по трубі та приварюються зовні. Легко вирівнювати та встановлювати. Використовується для трубопроводів низького та середнього тиску.

Загальне використання:

Загальні системи трубопроводів

Вода та інженерні мережі

З'єднання насосів і клапанів

Підключення-обладнання

Алюмінієвий зварний фланець (WN)

Фланці приварної горловини мають конічну втулку, яка-приварюється до труби. Втулка зменшує напругу в зварному з'єднанні. Використовується там, де тиск і температура вимагають міцного, надійного зварювання.

Загальне використання:

Технологічні трубопроводи на хімічних підприємствах

Системи з-вищим тиском

Труби з перепадами температури

Підключення критичного обладнання

Алюмінієвий глухий фланець (BL)

Глухі фланці не мають центрального отвору. Вони закривають кінець труби, клапан або сопло. Використовується для кінців труб, ізоляції та майбутніх точок розширення.

Загальне використання:

Закриття кінця труби

Ізоляція клапанів і форсунок

Точки доступу до обслуговування

Майбутні точки підключення

Алюмінієвий різьбовий фланець (TH)

Різьбові фланці прикручуються до різьбової труби. Зварювання не потрібно. Швидкий монтаж. Використовується в системах низького-тиску, де зварювання неможливе.

Варіанти різьби: NPT, BSPT, BSPP, метрична

Загальне використання:

Трубопроводи низького{0}}тиску

Підключення приладів

Інженерні мережі

Ремонтно-технічні роботи

Алюмінієвий приварний фланець (SW)

Фланці з розтрубним зварюванням мають розтруб, у який вставляється труба, а потім зварюють-углу. Використовується для труб малого-діаметра, де потрібне компактне міцне з’єднання.

Загальне використання:

Трубопроводи приладів

Інженерні мережі малого-діаметра

Гідравлічні та пневматичні системи

Допоміжні з'єднання

Алюмінієвий накладний-фланець (SO)

Алюмінієвий зварний фланець (WN)

Алюмінієвий глухий фланець (BL)

Алюмінієвий різьбовий фланець (TH)

Алюмінієвий приварний фланець (SW)

Порівняння фланців

Технічні характеристики алюмінієвого фланця

Примітка. Номінальний тиск для алюмінієвих фланців необхідно розраховувати на основі сплаву, температури та конструкції. Номінальний тиск сталевого фланця не поширюється на алюмінієвий.

Алюмінієві сплави

6061 Алюмінієві фланці

6061 – це термічно{1}}сплав із хорошою міцністю та оброблюваністю. Загальний характер: T6. Добре підходить для оброблених фланців і різьбових фланців. Зауважте, що для зварних вузлів зварювання знижує міцність у зоні термічного-впливу.

6082 Алюмінієві фланці

6082 схожий на 6061, але має більшу міцність. Загальний характер: T6. Використовується для конструкційних і промислових фланців, де потрібні вищі механічні властивості.

5083 Алюмінієві фланці

5083 – це морський-сплав Al-Mg із чудовою стійкістю до корозії та зварюваністю. Загальні загартування: H116, H321. Використовується для систем суднобудування, морських і морських трубопроводів.

5086 Алюмінієві фланці

5086 також є морським-сплавом, подібним до 5083, але з кращою формоздатністю. Загальні загартування: H116, H32. Використовується в морських і корозійно-стійких додатках.

Застосування алюмінієвих фланців

Промислові трубопроводи

Алюмінієві фланці з'єднують труби, клапани, насоси, фільтри, теплообмінники. Поширений на хімічних заводах, водоочисних спорудах, у харчовій промисловості та виробництві напоїв.

Морські трубопроводи

Фланці 5083 і 5086 використовуються в системах суднобудування та морських трубопроводів. Стійкість до корозії в солоній воді робить їх придатними для ліній морської води, баластних систем і палубних труб.

Системи стисненого повітря

Алюмінієві фланці забезпечують легкі, корозійно{0}}стійкі з’єднання для ліній стисненого повітря. Легко збирається та розбирається для обслуговування.

Підключення обладнання

Фланці дозволяють від'єднувати насоси, клапани та фільтри для обслуговування без розрізання труби. Це зменшує час простою та витрати на обслуговування.

Промислові трубопроводи

Морські трубопроводи

Системи стисненого повітря

Підключення обладнання

Чому саме алюмінієві фланці

• Легша вагаАлюміній важить приблизно одну-третину сталі. Простіше транспортування, нижчі витрати на доставку, менше структурне навантаження.
• Стійкість до корозіїАлюміній утворює природний оксидний шар, який протистоїть корозії. Для багатьох середовищ не потрібне додаткове покриття.
• Хороша оброблюваність6061 і 6082 машина добре. Підходить для точних фланцевих компонентів із жорсткими допусками.
• Варіанти морського класу5083 і 5086 перевірені в солоній воді. Стандартний вибір для морського виробництва.
• Легке обслуговуванняБолтові фланцеві з'єднання дозволяють швидко демонтувати. Клапани, насоси та обладнання можна зняти без розрізання труби.

Розміри фланця

Креслення запобігає помилкам у розмірах, особливо для не-стандартних фланців.

Якість і перевірка

Сертифікати матеріалів доступні відповідно до EN 10204 3.1. Третя-інспекція (SGS, BV) доступна за запитом.

Стандарти

• ASME B16.5- Трубні фланці та фланцеві фітинги (NPS 1/2 до NPS 24)
• ASME B16.47 серії A і B- Фланці великого діаметру (NPS 26 до NPS 60), посилання на розміри
• EN 1092-1- Фланці та їх з’єднання (європейський стандарт, посилання на розміри)

Примітка: ці стандарти визначають розміри фланців. Значення тиску для алюмінієвих фланців необхідно розраховувати окремо на основі сплаву, температури та конструкції. Номінальний тиск сталевого фланця не застосовується автоматично до алюмінію.

Детальніше:Стандарти алюмінієвої арматури

Спеціальні алюмінієві фланці

Стандартні розміри не завжди відповідають вимогам проекту. GNEE виготовляє індивідуальні фланці за кресленням:

Спеціальний OD, ID, товщина

Індивідуальний PCD і отвори під болти

Спеціальне облицювання або паз

Не-стандартний потік

Спеціальний сплав або відпуск

Щоб отримати цінову пропозицію, надішліть 2D-креслення, 3D-файл CAD або повну специфікацію розмірів.

Надішліть запит зараз

Чому варто вибрати GNEE

Прямий виробник- Фабричне-пряме ціноутворення, без посередницької націнки

Сертифікат ISO 9001- Наявна система управління якістю

Сертифікати матеріалів- EN 10204 3.1 сертифікати з кожною відправкою

Досвід експорту- Доставка до 100+ країн світу

Індивідуальна обробка з ЧПУ- Фланці, виготовлені за вашими кресленнями

Перевірка-третьою стороною- SGS, BV доступно за запитом

FAQ

Що таке алюмінієвий фланець?

Алюмінієвий фланець — це оброблений компонент, який з’єднує труби, клапани, насоси та обладнання за допомогою болтів, зварних швів або різьби.

Які види ви постачаєте?

Накладна, зварна шийка, глуха, різьбова та розетка. Спеціальні типи доступні для кожного малюнка.

Які сплави доступні?

6061, 6082, 5083, а також 5086. 6061 і 6082 для загального промислового використання. 5083 та 5086 для морських і корозійно-стійких застосувань.

Які норови доступні?

6061 і 6082: T6, T651, O. 5083 і 5086: H116, H321, O. Інші типи за запитом.

Чи можна використовувати алюмінієві фланці для морських трубопроводів?

Так. 5083-H116 і 5086-H116 є стандартними морськими марками з перевіреною стійкістю до корозії у солоній воді.

Чи можете ви виготовляти фланці на замовлення?

так Ми обробляємо індивідуальні фланці за кресленням. Надішліть свій зовнішній діаметр, діаметр отвору, товщину, PCD, отвори під болти та вимоги до сплаву.

Чи можна з’єднувати алюмінієві фланці зі сталевими трубами?

Так, але гальванічна корозія виникає між алюмінієм і сталлю. Використовуйте ізолюючі прокладки та манжети, щоб запобігти прямому контакту з металом.

Який час виконання?

Стандартні товари: від 15 до 25 днів. Товари на замовлення: від 25 до 40 днів. Залежить від кількості та складності.

Яка інформація мені потрібна для пропозиції?

Тип фланця, розмір, сплав, стандарт, клас тиску та кількість. Для не-стандартних фланців рекомендовано креслення.

Запит про ціну

Надішліть свої вимоги до фланців, щоб отримати швидку пропозицію:

Тип фланця + розмір + сплав + стандарт + кількість

Креслення (для нестандартних фланців)
